​2022년 제4회 신재생에너지발전설비기사 필기 기출 풀이 - 3과목 태양광발전 시공

안녕하세요! 에너지아빠입니다.
오늘은 신재생에너지발전설비기사 3과목 '시공' 기출문제를 정리해 보겠습니다.
시공 파트는 실제 현장에서 어떻게 설치되고 관리되는지를 묻는 문제가 많습니다. 특히 **전기설비규정(KEC)**과 관련된 수치나 안전 수칙은 필기뿐만 아니라 실기 시험에서도 단골로 출제되니 오늘 정리하는 20문제를 꼭 자기 것으로 만드시길 바랍니다!


2022년 제4회 신재생에너지발전설비기사(태양광) 필기 기출문제 (시공)
41. 태양광 발전 시스템 구조물의 설치 공사 순서로 옳은 것은?
• 보기: ① 어레이 가대 공사 → 기초 공사 → 설치 공사 ② 어레이 기초 공사 → 가대 공사 → 설치 공사 → 배선 공사 → 점검 및 검사 ③ 설치 공사 → 기초 공사 → 가대 공사 ④ 배선 공사 → 가대 공사 → 기초 공사
• 정답: ②
• 중요 요점: 가장 먼저 기초 공사를 진행한 뒤 가대를 세우고, 모듈을 설치한 후 배선 및 검사 순으로 진행합니다.
42. 한국전기설비규정(KEC)에 따라 고압 가공전선 상호 간의 이격 거리는 몇 m 이상이어야 하는가?
• 보기: ① 0.4m ② 0.6m ③ 0.8m ④ 1.0m
• 정답: ③
• 중요 요점: 고압 가공전선 상호 간의 이격 거리는 최소 0.8m 이상을 유지해야 합니다.

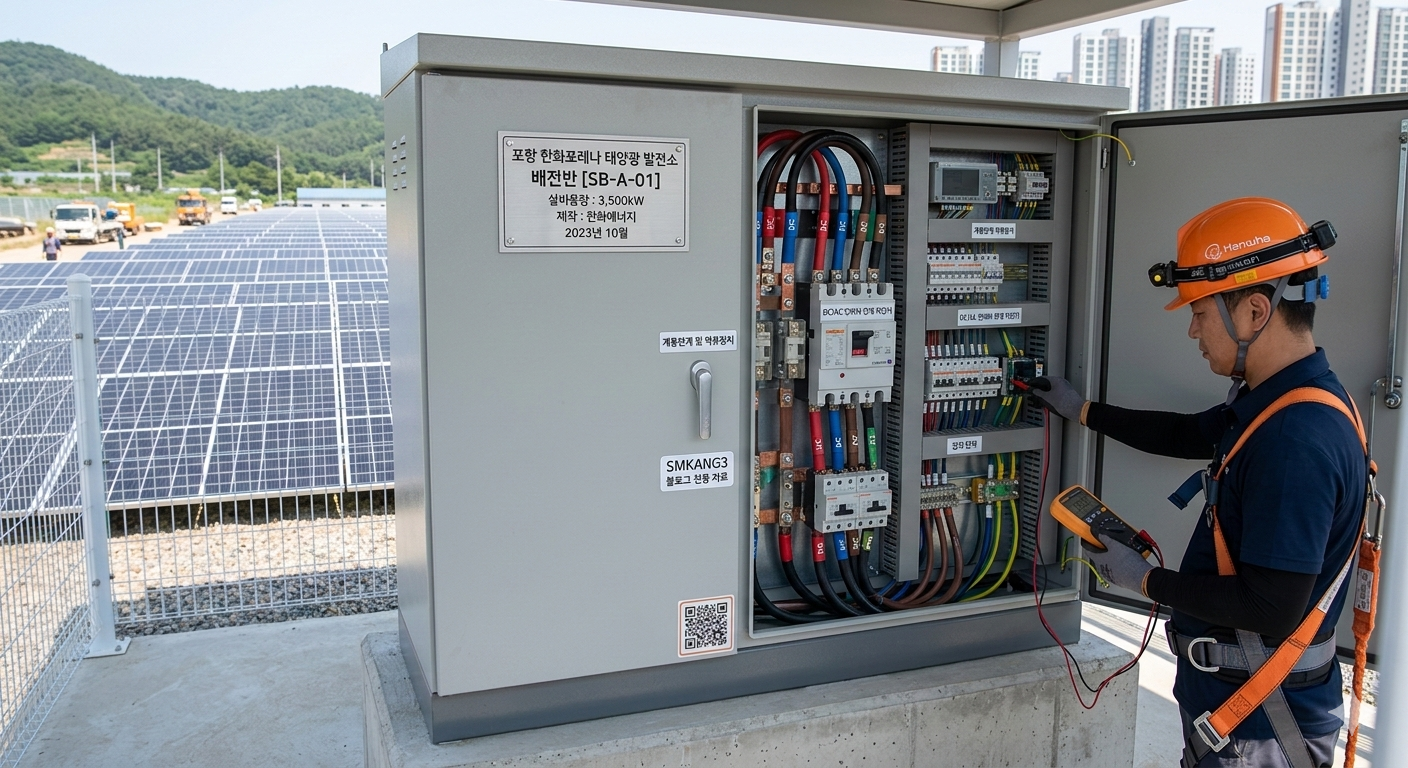

43. 판넬(배전반) 시공 조건 중 설명이 틀린 것은?
• 보기: ① 베이스용 형강은 기초 볼트로 바닥에 고정한다. ② 판넬은 베이스 위에 설치하고 너트로 고정한다. ③ 판넬은 베이스 위에 설치하고 볼트로 고정한다. ④ 충전부는 노출되지 않도록 시설한다.
• 정답: ②
• 중요 요점: 판넬은 고정된 베이스용 형강 위에 설치할 때 '볼트'로 고정해야 하며, 너트로만 고정한다는 설명은 틀립니다.
44. KEC에 따른 지락차단장치 시설 기준 중 괄호 안에 알맞은 전압은? (사용전압 ( )V를 초과하는 저압 전로에는 지락 시 자동 차단 장치를 시설해야 한다.)
• 보기: ① 100V ② 220V ③ 400V ④ 600V
• 정답: ③
• 중요 요점: 사용전압 400V를 초과하는 저압 전로 또는 발전기 공급 전로에는 자동 차단 장치를 반드시 시설해야 합니다.
45. 노튼의 정리와 등가 관계(Dual)에 있는 정리는?
• 보기: ① 테브난의 정리 ② 밀만의 정리 ③ 중첩의 원리 ④ 보상의 정리
• 정답: ①
• 중요 요점: 노튼의 정리(전류원 등가)와 테브난의 정리(전압원 등가)는 서로 대조되는 등가 관계입니다.
46. 산업안전보건법상 사업주가 안전성 평가를 진행해야 하는 경우 중 해당하지 않는 것은?
• 보기: ① 화재 등으로 구축물의 내력이 개선된 경우 ② 구축물의 내력이 저하된 경우 ③ 중량물에 의한 하중이 증가한 경우 ④ 구조가 변경된 경우
• 정답: ①
• 중요 요점: 내력이 '저하'되었을 때는 위험하므로 평가가 필요하지만, '개선'되어 강해진 경우에는 해당하지 않습니다.
47. 전력 퓨즈(Power Fuse)에 대한 설명 중 틀린 것은?
• 보기: ① 차단 가능한 최대 단락 전류값을 표시한다. ② 차단 용량은 교류 대칭 실효값으로 나타낸다. ③ 정격 전압은 계통 최대 상전압으로 선정한다. ④ 정격 전류는 실효값으로 표시한다.
• 정답: ③
• 중요 요점: 퓨즈의 정격 전압은 상전압이 아니라 '선간 전압'을 기준으로 선정해야 합니다.
48. 교류의 '파고율'을 나타내는 관계식으로 옳은 것은?
• 보기: ① 평균값 / 실효값 ② 파고값 / 실효값 ③ 실효값 / 평균값 ④ 최댓값 / 평균값
• 정답: ②
• 중요 요점: 파고율은 '고실'(파고값/실효값), 파형률은 '형평'(실효값/평균값)으로 암기하면 쉽습니다.
49. 역률 개선을 통해 얻을 수 있는 효과가 아닌 것은?
• 보기: ① 전압 강하 경감 ② 설비 용량 여유 증가 ③ 손실 경감 ④ 기본 요금 증가
• 정답: ④
• 중요 요점: 역률이 개선되면 무효 전력이 줄어들어 전기 요금이 절감되거나 감소하게 됩니다.
50. 태양광 발전 모듈에서 인버터에 이르는 배선 설명 중 틀린 것은?
• 보기: ① 극성을 확인할 수 있도록 표시한다. ② 케이블은 PE 도체와 교차 시공한다. ③ 지중 직접 매설 시 깊이는 1m 이상으로 한다. ④ 모듈 간 배선은 2.5mm^2 이상을 사용한다.
• 정답: ②
• 중요 요점: 배선 케이블은 PE(보호) 도체와 간섭이 생기지 않도록 교차 시공하지 않아야 합니다.
51. 지중 전설로 시공 방법 중 틀린 것은?
• 보기: ① 콘크리트 트러프 등에 넣어 시설한다. ② 관로식, 암거식, 직접 매설 방식으로 한다. ③ 설치 장소(차도, 인도 등)에 상관없이 매설 깊이는 같게 한다. ④ 물기가 스며들지 않도록 해야 한다.
• 정답: ③
• 중요 요점: 매설 깊이는 장소에 따라 다릅니다 (예: 차도 1.0m 이상, 인도 0.6m 이상).
52. 금속관 공사로 시공할 경우 설명 중 틀린 것은?
• 보기: ① 옥외용 비닐 절연전선(OW)을 사용한다. ② 관 내에서 전선 접속점을 만들지 않는다. ③ 가는 관에는 단선을 사용할 수 있다. ④ 10mm^2 초과 시 연선을 사용한다.
• 정답: ①
• 중요 요점: 금속관 공사 시 옥외용 비닐 절연전선(OW)은 사용 가능한 전선에서 제외됩니다.
53. 태양전지판 연결 공사 중 틀린 것은?
• 보기: ① 전선 연결부는 전선관 내에서 연결한다. ② 전선관은 전기적으로 확실히 접속한다. ③ 정션 박스에 맞는 방수 커넥터를 사용한다. ④ 옥내 배선은 전용선 또는 FCV 선을 사용한다.
• 정답: ①
• 중요 요점: 모든 배선 공사에서 전선관 내부에는 전선 접속점(연결부)을 만들어서는 안 됩니다.
54. 연약 지반에 시멘트 풀을 넣어 지반을 튼튼하게 하는 설치 공법은?
• 보기: ① 오거 크레인 공법 ② 보링 그라우팅 공법 ③ 항타 공법 ④ 자갈 박기 공법
• 정답: ②
• 중요 요점: 지반 보강을 위해 구멍을 뚫고 시멘트 풀 등을 주입하는 방식은 보링 그라우팅 공법입니다.
55. 전기 품질 유지를 위한 전압 및 주파수 허용 오차 중 틀린 것은?
• 보기: ① 110V: 상하 6V ② 220V: 상하 13V ③ 380V: 상하 38V ④ 주파수 60Hz: 상하 0.2Hz
• 정답: ③
• 중요 요점: 380V의 허용 오차는 상하 38V가 아니라 약 10%(38V 이내)라는 설명 중 오차 범위 확인이 필요합니다
56. 얕은 기초 토공 작업 중 바닥면 마무리 방법이 아닌 것은?
• 보기: ① 바닥면을 평탄하게 마무리한다. ② 용수 우려 시 배수 처리를 한다. ③ 암반 지지 기초 경사가 1:3 이상인 경우 그대로 둔다. ④ 토사의 경우 충분히 다짐한다.
• 정답: ③
• 중요 요점: 암반 경사가 1:4 이상인 경우 계단식이나 톱니식으로 처리해야 합니다.
57. 지반 공사 시공 기록 포함 사항이 아닌 것은?
• 보기: ① 시험 계획 ② 공사명 및 개소 ③ 시공 방법 및 기계 기구 ④ 구조도 및 지반 개요
• 정답: ①
• 중요 요점: '시험 계획'은 시공 전 조사 단계의 내용이며, 시공 기록은 실제 수행된 결과를 담아야 합니다.
58. 땅깎기(절토) 시공 조건 설명 중 틀린 것은?
• 보기: ① 측선 및 등고선을 확인한다. ② 시설물 철거 시 관리자에게 통지한다. ③ 기존 시설물을 보호한다. ④ 남게 될 수목이나 잔디는 매몰시킨다.
• 정답: ④
• 중요 요점: 보존해야 할 조경 요소나 수목 등은 매몰하는 것이 아니라 보존 및 보호해야 합니다.
59. 공사 상호 관계를 명백히 표시하고 여러 검토가 가능한 공정 관리 기법은?
• 보기: ① 횡선식 공정표 ② 네트워크 공정표 ③ 바 차트 ④ 기성 고표
• 정답: ②
• 중요 요점: 네트워크 공정표는 각 공정 간의 연관 관계를 망(Network) 형태로 나타내어 체계적 관리가 가능합니다.
60. 중성점 직접 접지 방식의 장점이 아닌 것은?
• 보기: ① 과도 안정도가 증진된다. ② 계전기 동작이 신속하다. ③ 절연 레벨을 낮출 수 있다. ④ 지락 시 전위 상승을 억제한다.
• 정답: ①
• 중요 요점: 과도 안정도가 증진되는 것은 주로 비접지 방식의 특징이며, 직접 접지는 안정도 면에서는 불리할 수 있습니다.
시공 과목의 기출문제 정리를 마칩니다.

에너지아빠의 시공 공부 팁
오늘 공부한 내용 중 접지 방식의 특징이나 전선관 내 접속점 금지 같은 규칙은 실기 시험 답안지로도 자주 나옵니다. 특히 계산 문제보다는
**"틀린 것을 고르시오"**라는 형태의 규정 문제가 많으니 문장을 꼼꼼히 읽는 습관이 중요합니다.
저는 오늘도 집에서 퇴근 후 아이를 재우고 이 글을 마칩니다. 5월 시험까지 지치지 않고 하루에 한 과목씩만 정복해 봅시다!
